Standardní kruhová řada WM





Hydrostatický tlak: 140 MPa

Kvalifikovaný zkušební tlak: 80 MPa

Jmenovité napětí: 600 VDC/AC

Nominální proud: 10A na kontakt (až 50A pro konektor)

Izolační odpor: >200 MΩ

Kontaktní odpor: <10 mΩ

Mokré cykly páření: >500krát

Provozní teplota (pod vodou): -4 stupně až +60 stupně

Provozní teplota (ve vzduchu): -40 stupňů až +60 stupňů







Pouzdro zásuvky:
Standardní - 316L nerezová ocel
Volitelná - 6061 hliníková slitina s tvrdým eloxovaným povrchem nebo PEEK

Izolátor: Neoprén

Kontakty: Pozlacená-slitina mědi

Polohovací čep: Nerezová ocel 316L

O-kroužky: Nitrilová pryž

Kabel: Neoprenový nebo polyuretanový opláštěný kabel s 18AWG/16AWG vodiči (standardní)

Koncové dráty zásuvek: Izolováno PTFE, 18AWG





Počet jader	Číslo linky BH	Číslo řádku 1L	Aktuální přenos-
1	18AWG	18AWG	16A
2	18AWG	16AWG/18AWG	Jednojádrové 10A (max.. 20celý konektor)
3	18AWG	16AWG/18AWG	Jednojádrové 10A (max.. 30celý konektor)
4	18AWG	16AWG/18AWG	Jednojádrové 10A (max.. 30celý konektor)
5	18AWG	18AWG	Jednojádrové 10A (max.. 30celý konektor)
6	18AWG	16AWG/18AWG	Jednojádrové 10A (max.. 50celý konektor)
8	18AWG	16AWG/18AWG	Jednojádrové 10A (max.. 50celý konektor)
10	18AWG	18AWG	Jednojádrové 10A (max.. 50celý konektor)
12	18AWG	18AWG	Jednojádrové 10A (max.. 60celý konektor)
16	18AWG	18AWG	Jednojádrové 10A (max.. 60celý konektor)
25	3X18AWG/22X22AWG	18AWG	Jednojádrové 3X10A/22X5A (Max. 60celý konektor)





WM Standard Round -2,3,4,5 rozměry jádra

WM Standardní kulaté - 2,3,4, 5jádrové uspořádání kontaktů

Připnout obličej



WM Standardní kulatý - 6,8, 10jádrovýrozměry

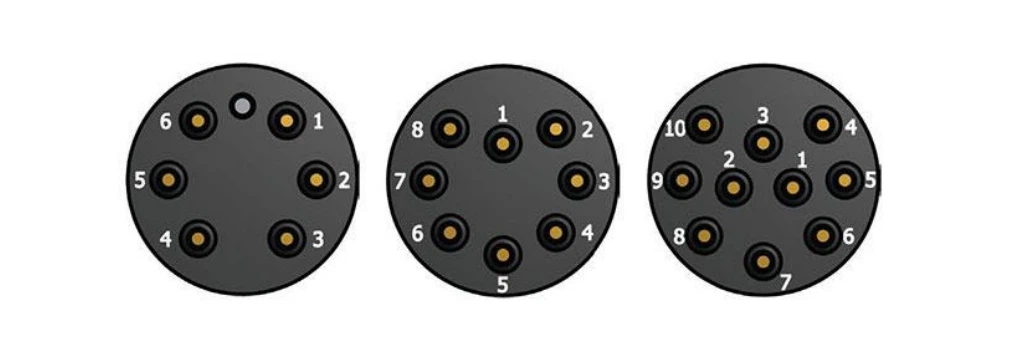

WM Standardní kruhové -6,8, 10-žilové uspořádání kontaktů

Připnout obličej

WM Standardní kvazi-kruhový pravý Úhel - 6, rozměry jádra 8,10

Poznámka:

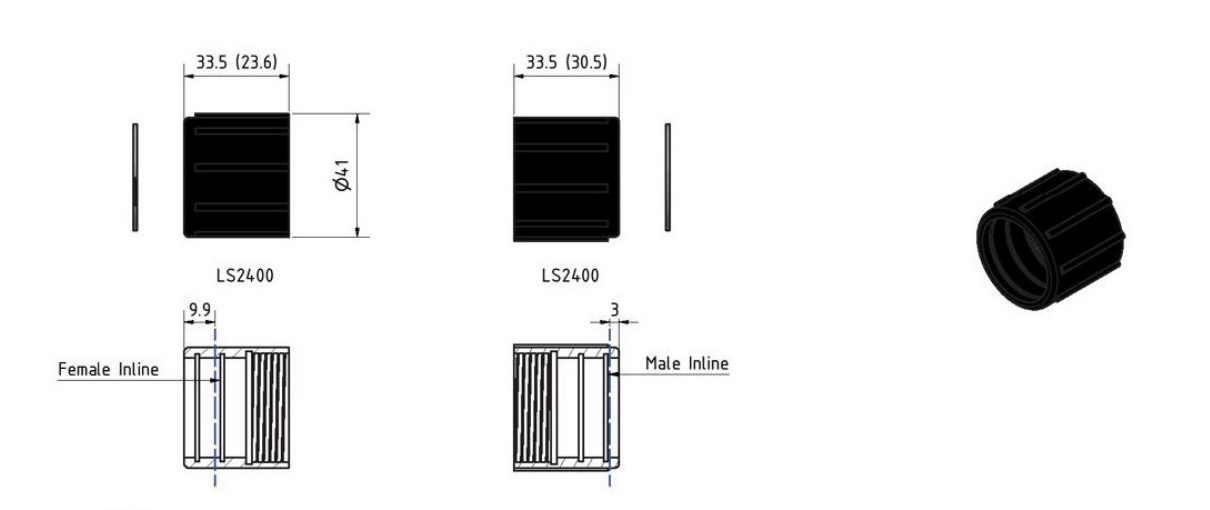

Locking Sleeve musí být upraven na 30,5/21, aby pasoval na tento RA konektor.

Poznámka:

Při použití s ​​Metal Shell 2400 Locking Sleeve musí být upravena na 23,6/30,5, aby pasovala na tento RA konektor.



WM Standardní kulatý pravý Úhel - 6, uspořádání kontaktů jádra 8,10

Připnout obličej



Standardní kulaté WM - 12, 16,25 rozměry jádra

WM Standardní kulaté - 12, 16,25pinové uspořádání kontaktů

Připnout obličej







1. Výjimečná tlaková odolnost
Naše konektory jsou navrženy tak, aby vydržely hydrostatický tlak až 140 MPa, díky čemuž jsou ideální pro hlubinné-mořské prostředí a prostředí s vysokým{2}}tlakem. S kvalifikovaným zkušebním tlakem 80 MPa každá jednotka zajišťuje bezpečnost a spolehlivost bez kompromisů.

2.-Přední elektrický výkon
Naše více{2}}jádrové konfigurace, dimenzované na 600 V DC/AC a podporující proud až 50 A, poskytují robustní a stabilní dodávku energie pro širokou škálu podmořských a průmyslových aplikací.

3. Prémiové materiály pro drsná prostředí
Naše konektory jsou vyrobeny z nerezové oceli 316L nebo eloxovaného pouzdra z hliníkové slitiny 6061 a neoprenových nebo PEEK izolátorů a odolávají korozi, chemickému poškození a extrémním teplotám od -40 stupňů do +60 stupňů.

4. Dlouhodobá-trvanlivost
With over 500 wet mating cycles, gold-plated contacts, and high insulation resistance (>200 MΩ), naše konektory zajišťují dlouhou životnost s minimální údržbou.

5. Flexibilní více-jádrové konfigurace
Naše návrhy podporují až 25 jader a různá aktuální{1}}přenosová nastavení a splňují složité požadavky na kabeláž v podvodních ROV, pobřežních platformách a vojenských komunikačních systémech.

6. Kompatibilita expertního inženýrství
Pravoúhlé{0}}verze, přizpůsobení uzamykacího pouzdra a standardizované uspořádání kolíků zajišťují hladkou integraci do stávajících systémů a kompaktních prostorů.

7. Spolehlivé výrobní standardy
Každý produkt prochází přísným testováním a kontrolou kvality, což zajišťuje konzistentnost a spolehlivost pro kritická nasazení-poslání.
