Konektor optických vláken 38999



Konektor pro optické vlákno 38999 využívá rychlé připojení se třemi-hlavovými závity, umístění pěti-kláves se slepým spojením, funkci proti-nesprávnému spojení a anti{4}}vibrační funkci. Konektor je vyroben z materiálu 316L nebo hliníkové slitiny. Konektor má nízkou ztrátu a vysokou spolehlivost. Demontáž je vhodná pro-instalaci na místě. Výrobek se vyznačuje vodotěsností, prachotěsností a odolností proti korozi. Aktuální specifikace jsou: 2jádra, 4jádra, 6jádra, 8jádra atd. Zároveň jej lze také upravit dle potřeb zákazníků.





● Velikost rozhraní a výkon odpovídá GJB599A (MIL-DTL-38999) Ⅲ, standard ARINC801
● Vhodné pro letectví, elektronické, lodní a další systémy, pro více{0}}kanálovou optickou komunikaci
● Vnější plášť může být vyroben z různých materiálů a povlaků, aby vyhovoval různým požadavkům na životní prostředí
● Umístění pěti-tlačítek s funkcemi slepého párování a zabránění-nesprávnému párování
● Rychlé připojení se třemi-závity a mechanismem proti-povolování
● Keramické kolíky a pouzdra se používají k realizaci přesného tupého spoje kontaktů
● K dispozici jsou různé varianty ocasu
● K dispozici je zásuvka adaptéru (volitelně vzduchotěsná{0}), abyste se zbavili pout optických kabelů









● Ztráta vložení: Menší nebo rovna 0,6 dB
● Provozní teplota: -55 stupňů - -85 stupňů
● Vibrace: 10Hz-2000Hz,Spektrální hustota výkonu 0,4G2/Hz, střední kvadratická hodnota zrychlení 23,1
● Ráz: 2940 m/s2, doba trvání 3 ms, rychlost změny rychlosti 2,96 m/s
● Mechanická životnost: 500krát
● Odolnost v tahu: větší nebo rovna 720N (přizpůsobeno pro optické kabely nad 5,0 mm); Větší nebo rovno 68N (2mm propojka kontaktního kusu)
● Vzduchotěsnost (platí pro vzduchotěsnou zásuvku adaptéru): únik plynu Menší nebo roven 1*10-9 Pa.m3/S, tlakový rozdíl mezi uvnitř a vně je 1 atmosféra
● Výkon solné mlhy: Větší nebo roven 500 h (nerezová ocel), Větší nebo roven 200 h (kadmiovaná-hliníková slitina), Větší nebo roven 48 h (poniklovaná{4}}hliníková slitina)





● Letectví
● Elektronické
● Zbraně
● Loď
● Elektřina
● Komunikační systém optických vláken vyžaduje drsné venkovní prostředí

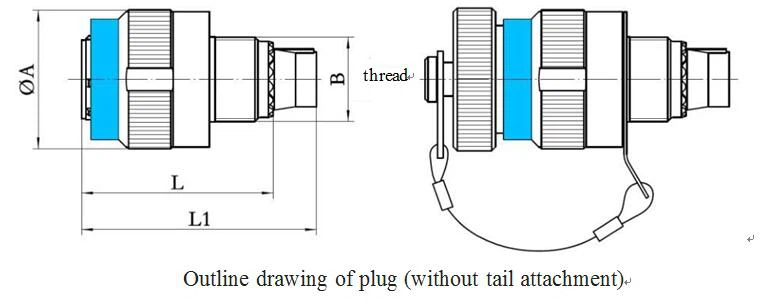

Pojmenování modelu zástrčky

Žádný z výše uvedených konektorů neobsahuje kontakty





představuje polohu kontaktupředstavuje polohu otvoru vodícího kolíku







Shell NO.	Shell kód	A max	Vlákno	L max	L1 max
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42



Zásuvka



Shell NO.	Shell kód	A max	B max	C max	D vlákno	E	F	G	H	J	K mini	M mini
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47





Nákres sestavy optického kabelu



Zástrčky řady J599





[J599 optická zástrčka/zásuvka s příslušenstvím doporučený optický kabel]

Vnější průměr (mm)	Počet jádra	Pevnost v tahu	Pevnost v tlaku	Režim přenosu optického kabelu
3.00	1	Dlouhodobě 400N	Dlouhodobě 2000N	S-označuje jeden režim OM1-MM 62,5/125 OM2-MM 50/125 OM3-MM Gigabit 50/125 OM4-MM Gigabit 50/125
		Krátkodobě 800N	Krátkodobě 3000N
3.00	2	Dlouhodobě 600N	Dlouhodobě 2000N
		Krátkodobě 1200N	Krátkodobě 3000N
4.00	2	Dlouhodobě 800N	Dlouhodobě 2000N
		Krátkodobě 1500N	Krátkodobě 3000N
4.50	4	Dlouhodobě 800N	Dlouhodobě 2000N
		Krátkodobě 1500N	Krátkodobě 3000N
5.00	6	Dlouhodobě 800N	Dlouhodobě 2000N
		Krátkodobě 1500N	Krátkodobě 3000N
6.00	8	Dlouhodobě 800N	Dlouhodobě 2000N
		Krátkodobě 1500N	Krátkodobě 3000N
6.00	12	Dlouhodobě 800N	Dlouhodobě 2000N
		Krátkodobě 1500N	Krátkodobě 3000N
7.00	24	Dlouhodobě 800N	Dlouhodobě 2000N
		Krátkodobě 1500N	Krátkodobě 3000N



Skutečný počet jader, vnější průměr optického kabelu a pevnost v tahu lze upravit podle potřeb zákazníka.





Informace pro objednání





[Příklad čísla modelu objednávky]



(1) J599A8/26KC02N-2LC-S-L10/0.5

Označuje: A konec je J599A8/26KC02N-zástrčka, B konec jsou 2 LC hlavy, optický kabel je venkovní single{6}}optický kabel, délka optického kabelu je 10 m a délka větve je 0,5 m

(2) J599A8/26KC04N-4FC-OM2-L1/0.3

Označuje: A konec je zástrčka J599A8/26KC04N-, konec B je 4 FC hlavice, optický kabel je venkovní multimódový optický kabel 62,5/125, délka optického kabelu je 1 m a délka větve je 0,3 m



Obrysový výkres sestavy zásuvky



Informace pro objednání



[Příklad čísla modelu objednávky]



(1) J599A8/20KC02A1N-2FC-S-L0.5

Označuje: A konec je zásuvka J599A8/20KC02A1N-, konec B jsou 2 FC hlavice, optický kabel je venkovní single{7}}optický kabel a délka optického kabelu je 0,5 m.

(2) J599A8/20KC04A1N-4FC-OM2-L1

Označuje: A konec je zásuvka J599A8/20KC04A1N-, konec B jsou 4 FC hlavy, optický kabel je venkovní multimódový optický kabel 62,5/125 a délka optického kabelu je 1 m.
