Fotoelektrický vodotěsný fotoelektrický konektor s kovovým pouzdrem řady DMM



• Suchý-vodotěsný konektor navržený pro bezpečné připojení a odpojení bez vnikání vlhkosti

• Integrovaná konstrukce se zabudovanými kontakty a izolátory pro zvýšenou spolehlivost

• Izolátory a O-kroužky jsou před-smontovány s pláštěm pro pohodlnou údržbu a výměnu

• Volitelné zásuvky zahrnují jak závitové, tak přírubové typy montáže

• K dispozici ve 13 velikostech skořepin s několika konfiguracemi kontaktů, které podporují až 203 kontaktů

• Schopný vysílatelektrické signály, optické signályahybridní elektro-optické signály

• Struktura zarovnání s klíčem zabraňuje nesprávnému vyrovnání a nesprávnému spojení

• Odolává vysokému tlaku až140 MPa

• Na vyžádání jsou k dispozici různé materiály pláště a způsoby zakončení kabelů





• Pobřežní vrtné plošiny
• Námořní ponorné systémy
• Pupeční komunikace a silové spoje









Bydlení NO.	Montážní závit	B ф (mm)	Velikost klíče C	Průměr průchozího otvoru ф	Montážní moment NM
D	3/8-24 UNF-2A	19.1	15.8	9.5	3.4-4
E	1/2-20 UNF-2A	22.1	19.1	12.7	5.7-6.2
G	5/8-24 UNEF-2A	25.4	22.1	15.9	7.4-9.6
K	3/4-20 UNEF-2A	28.5	25.4	19.1	8.5-11.3
L	7/8-20 UNEF-2A	31.8	28.6	22.2	10.2-12.4
M	1-20 UNEF-2A	34.8	31.8	25.4	13.6-17
O	11/8-16 UN-2A	41.2	38.1	28.6	14.7-18.1
P	11/4-16 UN-2A	44.5	41.2	31.8	15.8-19.2
Q	13/8-16 UN-2A	47.5	44.5	34.9	17-20.3
R	11/2-16 UN-2A	50.8	47.5	38.1	19.2-24.9
T	2-16 UN-2A	63.5	60.2	50.8	23.7-28.3
U	2 1/4-16 UN -2A	69.9	66.8	57.2	24.9-29.4
X	2 3/4-16 UN-2A	88.9	80.3	69.9	27.1-31.6



Bydlení NO.	A ф (mm)	B Velikost čtverce	C Velikost montážního otvoru	D ф (mm)	Vrtání pr.	Zkosení prům.	Zrcadlo prům.
D	19.1	22.1	8.5	9.5	9.5	10.8	30
E	22.1	25.4	9.8	12.7	12.7	14	34.8
G	25.4	28.5	11.5	17.4	17.5	18.5	39.6
K	28.5	31.8	13	19	19.1	20.3	44.5
L	31.8	34.8	14.3	22.2	22.2	23.3	47.5
M	34.8	38.1	15.1	25.4	25.4	26.4	53.9
O	41.2	44.5	18.4	28.5	28.6	29.9	62
P	44.5	47.5	19.7	31.7	31.8	32.8	66.6
Q	47.5	50.8	21.1	34.9	34.9	36.2	73.4
R	50.8	53.9	22.5	38.1	38.1	39.1	76.2
T	63.5	66.6	26.5	50.8	50.8	52.1	95.3
U	69.9	72.9	28.3	57.1	63.5	58.2	101.6
X	88.9	92	37.3	69.8	69.9	71.1	128.5

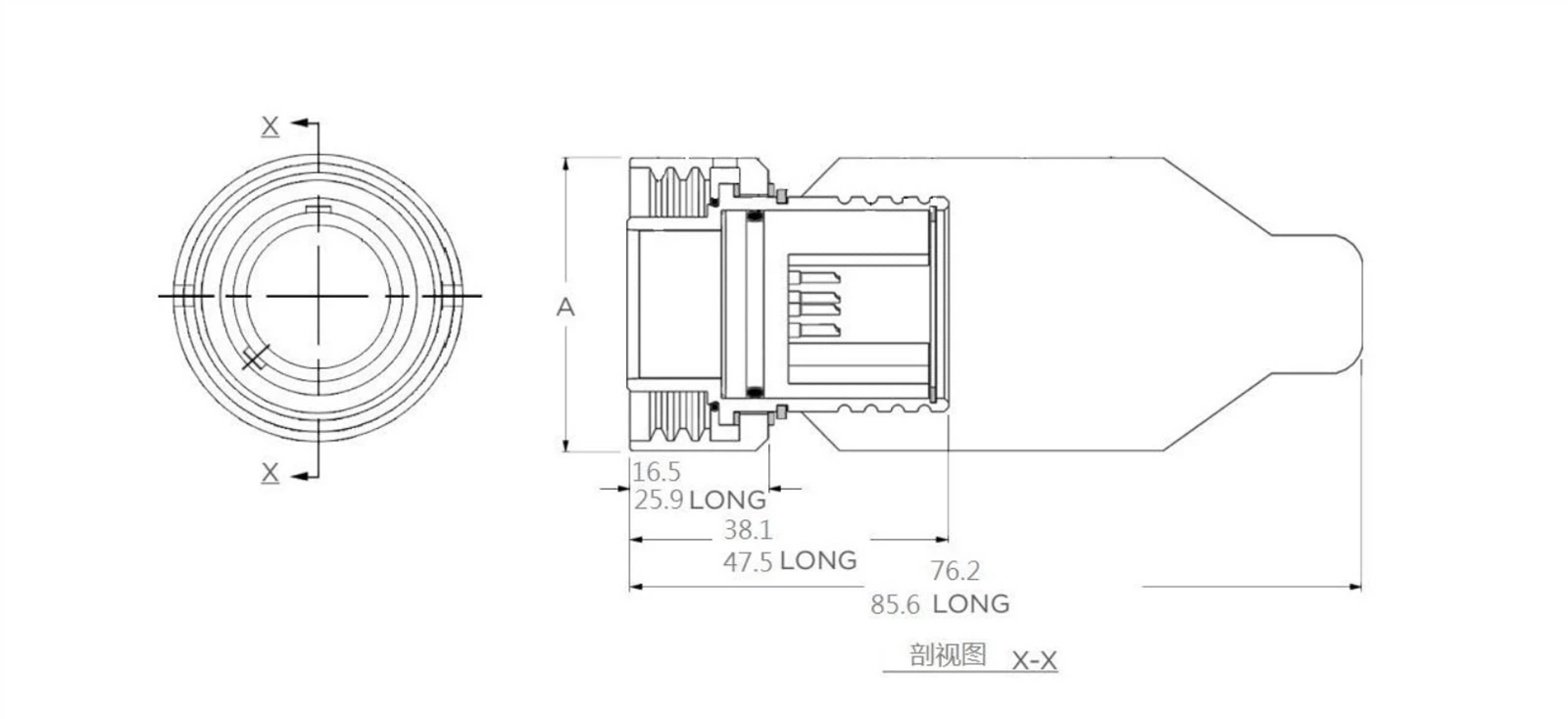

Bydlení NO.	D	E	G	K	L	M	O	O	Q	R	T	U	X
A ф (mm)	19.1	22.1	25.4	28.5	31.8	34.8	41.2	44.5	47.5	50.8	63.5	69.9	88.9



Bydlení NO.	A(mm)	B (mm)	C(mm)
G	25.4	12.7	15.8
K	28.5	12.7	15.8
L	31.8	14.2	19.1
M	34.8	14.2	19.1
O	41.2	23.9	28.5
P	44.5	23.9	28.5
Q	47.5	26.9	31.8
R	50.8	26.9	31.8





Bydlení č.	A(mm)	B (mm)	C(mm)	D (mm)	Utahovací moment matice (NM)	Rec. potrubí vnitřní prům.
G	25.4	12.7	15.8	55.9	4.5-5.7	12.7
K	28.5	12.7	15.8	55.9	4.5-6.8	12.7
L	31.8	14.2	19.1	60.2	5.7-7.9	16
M	34.8	14.2	19.1	60.2	7.4-10.7	16
O	41.2	23.9	28.5	76.2	8.5-11.9	25.4
P	44.5	23.9	28.5	76.2	9-12.4	25.4
Q	47.5	26.9	31.8	81.3	9.6-13	28.7
R	50.8	26.9	31.8	81.3	10.2-13.6	28.7







• Ztráta vložení: menší nebo rovna 1,0 dB
• Jmenovité napětí: 600VDC
• Nominální proud:<23A (depending on contact size and cable specifications)
• Insulation resistance: >1000MΩ (200MΩ po výdržném napětí, vysoké teplotě a vlhkém teplu)
• Kontaktní odpor:<10mΩ
• Dielektrické výdržné napětí: 1000VAC









• Spolehlivost - Zaměřený design

Naše vodotěsné konektory řady DMM jsou navrženy pro drsná prostředí. Díky funkcím, jako je suchá - vodotěsná struktura, zarovnání s klíčem, které zabraňuje chybnému spojení -, a předem sestavené součásti pro snadnou údržbu - zajišťují dlouhodobý - stabilní provoz v pobřežních, námořních a kritických pupečních aplikacích.
• Všestrannost a přizpůsobení

K dispozici ve 13 velikostech skořepin, konfiguracích s více kontakty (podporující až 203 kontaktů) as možnostmi pro materiály skořepiny (nerezová ocel 316L, slitina titanu) a způsoby zakončení kabelů. Nabízíme také vlastní úhly klíče (90 stupňů, 120 stupňů atd.), aby vyhovovaly jedinečným požadavkům na systém.
• Osvědčený výkon

Schopný odolat vysokému tlaku (až 140 MPa s vhodnými materiály), vibracím (10 Hz - 500 Hz) a rázům (11 ms poloviční - sinusovka). Testováno a důvěryhodné v pobřežních vrtných plošinách, námořních ponorných systémech, prokazujících jejich odolnost v extrémních podmínkách.
• Komplexní odbornost

Podloženo - hloubkovou znalostí pravidel pojmenovávání konektorů, vlastností materiálů a technických parametrů. Náš tým poskytuje od - do - koncové podpory-od výběru správné varianty konektoru až po -prodejní službu-, která zajišťuje bezproblémovou integraci do vašich systémů.



Q1: Dokážou konektory řady DMM zpracovat elektrické i optické signály?
A1: Ano! Jsou navrženy pro přenos elektrických signálů, optických signálů a hybridních elektro - optických signálů, takže jsou ideální pro integrované systémy vyžadující přenos více - signálů.
Q2: Jak mohu vybrat správnou velikost pláště a konfiguraci kontaktů?
Odpověď 2: Zvažte prostorová omezení vaší aplikace, potřeby typu/množství signálu. Náš tým vám může pomoci-sdílet podrobnosti, jako jsou požadavky na napětí/proud, počet signálů a prostředí instalace. Provedeme vás pomocí 13 velikostí shellu a konfigurací kontaktů (až 203 kontaktů).
Q3: Jaký je rozdíl mezi „No PBOF“ a „PBOF“ v odolnosti vůči tlaku?
A3: "PBOF" odkazuje na rovnováhu plnicího tlaku oleje -. Ovlivňuje odolnost vůči tlaku-podívejte se do tabulky Jmenovitá tlaková odolnost. Například plášť "G" má 110 MPa (No PBOF) oproti 20 MPa (PBOF). Vyberte si na základě tlaku vašeho systému a podmínek prostředí.
Q4: Je obtížné objednat vlastní úhly klíče?
A4: Vůbec ne! Nabízíme vlastní klíčování na 90 stupňů, 120 stupňů, 150 stupňů nebo 170 stupňů podle potřeb aplikace. Stačí zadat požadovaný úhel při zadávání objednávky a my podle toho vyrobíme.
