Podvodní optické-elektrické konektory řady OE25M/05M



Kontaktní kolíky: 2–7 jader

Kontaktní odpor:<20 mΩ

Izolační odpor:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

Dielektrická pevnost: menší nebo rovna 1500 V/DC, 1 min

Jmenovitý proud jednoho-jádra: 20A nebo menší

Ztráta vložení:

Standardní 1,2 dB / 0,6 dB nízká ztráta (1310 nm)

Standardní 1,0 dB / 0,5 dB nízká ztráta (1550 nm)

Mechanical Life: >500 cyklů

Tovární zkušební tlak:

Standardní boční tlak: 5 MPa

Přizpůsobitelné až do 20 MPa bočního tlaku

Volitelná podélná vodotěsná funkce pro zásuvky

Provozní teplota: -45 stupňů až 90 stupňů





Pouzdro konektoru: Standardní nerezová ocel 316L, přizpůsobitelné titanové slitině TC4

Optické kontakty: Zirkonová keramická objímka

Elektrické kontakty: Pozlacená- mosaz

Těsnicí koncovka: Nerezová ocel 316L

Kabel: Polyuretanový nebo pryžový-kabel







Konfigurace:2 optická/elektrická jádra Jednotné-základní aktuální hodnocení: 20A Pracovní napětí:1000V DC/AC rms Dielektrická pevnost:1500V DC Ztráta vložení:Menší nebo rovno 1,0dB @1550nm

Konfigurace:4 optická/elektrická jádra Jednotné-základní aktuální hodnocení: 10A Pracovní napětí:500V DC/AC rms Dielektrická pevnost:1500V DC Ztráta vložení:Menší nebo rovno 1,0dB @1550nm

Konfigurace:7 optických/elektrických jader Jednotné-základní aktuální hodnocení: 5A Pracovní napětí:500V DC/AC rms Dielektrická pevnost:1000V DC Ztráta vložení:Menší nebo rovno 1,0dB @1550nm

Poznámka: K dispozici je přizpůsobení pro různé počty jader (požadavky na optický, elektrický nebo RF přenos).

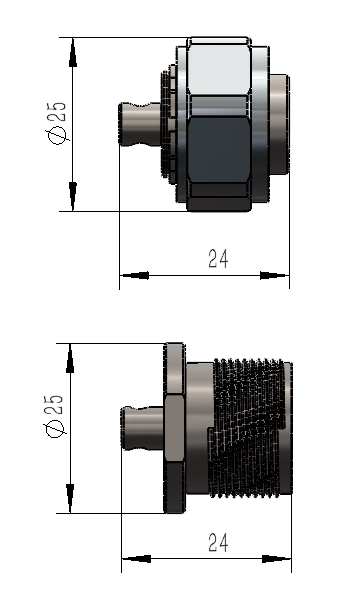

Design zástrčky:



OE25M/05MTEXFY Typ uchycení svislé ocasní plochy



Designy zásuvek:





Design těsnícího uzávěru:











✔ Robustní & Spolehlivý– Navrženo pro drsná podvodní prostředí s materiály odolnými proti vysokému-tlaku a korozi-.
✔ Nízká ztráta signálu– Přesné zirkonové ferule zajišťují minimální ztrátu vložení pro vynikající optický výkon.
✔ Hybridní flexibilita– Podporuje optické, elektrické a hybridní konfigurace (2–7 jader).
✔ Přizpůsobitelná řešení– Přizpůsobené jmenovité tlaky, materiály a možnosti těsnění pro vaši aplikaci.
✔ Dlouhá životnost – >500 párovacích cyklů se stabilním elektrickým a optickým výkonem.





Otázka: Proč je OE25M/20M vhodný pro hlubinné-aplikace?
Odpověď: Jeho pouzdro z nerezové oceli 316L (nebo volitelně z titanu), vysokotlaké-těsnění (až 20 MPa) a široký teplotní rozsah (-45 stupňů až +90 stupňů) zajišťují odolnost v extrémních podmínkách.

Otázka: Mohu přizpůsobit konektor pro smíšené optické/elektrické signály?
A: Ano! OE25M/20M podporuje hybridní konfigurace-uveďte počet svých jader (2–7) a potřeby přenosu (optické/elektrické/RF).

Otázka: Jakou ztrátu vložení mohu očekávat?
A: Tak nízko0,5 dB @1550 nm(možnost s nízkou{0}}ztrátou) nebo0,6 dB @1310 nmzajišťující efektivní přenos signálu.

Otázka: Je konektor opakovaně použitelný?
A: Absolutely. With >500 párovacích cyklů a robustní kontakty, je navržen pro opakované použití bez snížení výkonu.
